魅族PRO 7/PRO 7 Plus已經正式發布，這兩臺手機帶來了全新的背面畫屏設計，帶來了全新的手機背面交互方式。魅族PRO 7/PRO 7 Plus加入畫屏對于手機內部結構需要重現設計，能容納2個屏幕的同時保持機身纖薄的厚度，還能容納大電池，究竟要如何實現?今天我們對PRO 7進行拆解，看一看內部結構究竟是怎樣?

魅族PRO7 Plus做工怎么樣 魅族PRO7 Plus拆解圖賞1/28

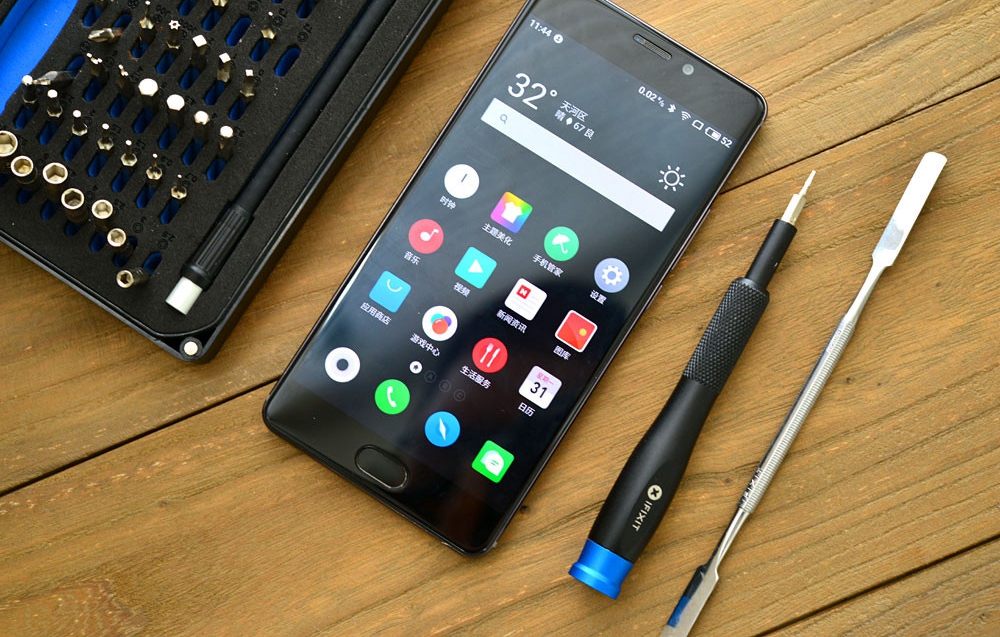

魅族PRO 7/PRO 7 Plus已經正式發布，這兩臺手機帶來了全新的背面畫屏設計，帶來了全新的手機背面交互方式。魅族PRO 7/PRO 7 Plus加入畫屏對于手機內部結構需要重現設計，能容納2個屏幕的同時保持機身纖薄的厚度，還能容納大電池，究竟要如何實現?今天我們對PRO 7進行拆解，看一看內部結構究竟是怎樣?2/28

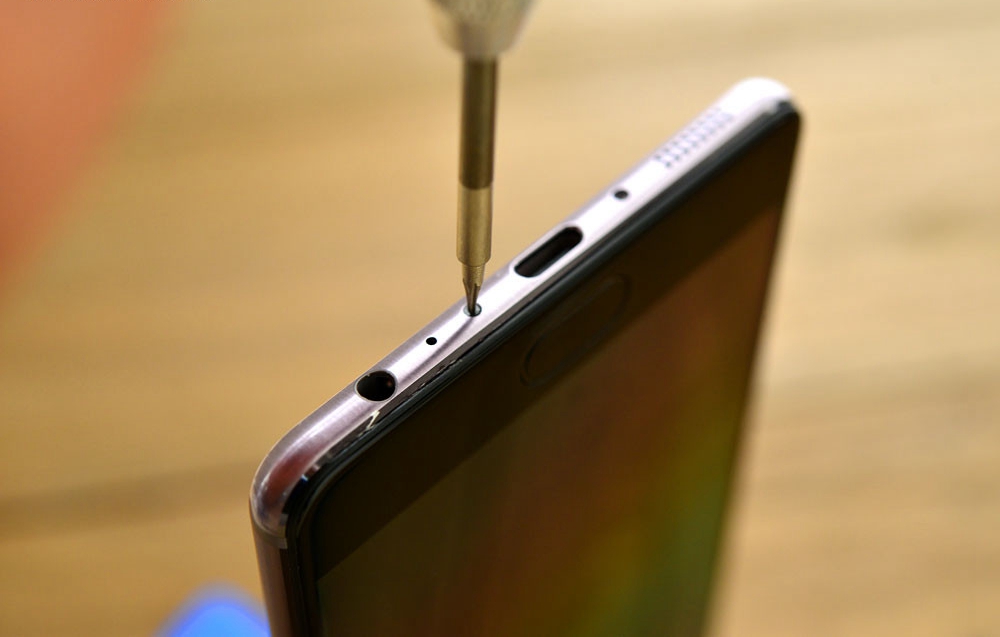

拆解魅族PRO 7 Plus需要先拆開USB接口旁邊的兩顆螺絲，這兩顆螺絲采用和iPhone一樣的螺絲，也是目前大部分手機采用的螺絲規格。3/28

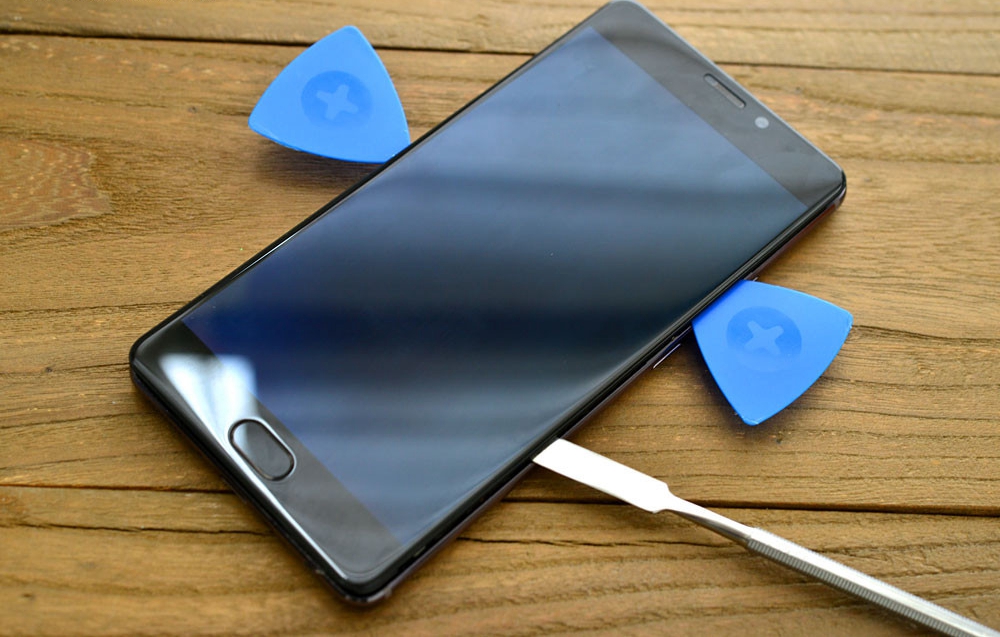

拆除螺絲后就可以使用彈片撬開手機的屏幕，手機屏幕采用卡扣和機身連接在一起。4/28

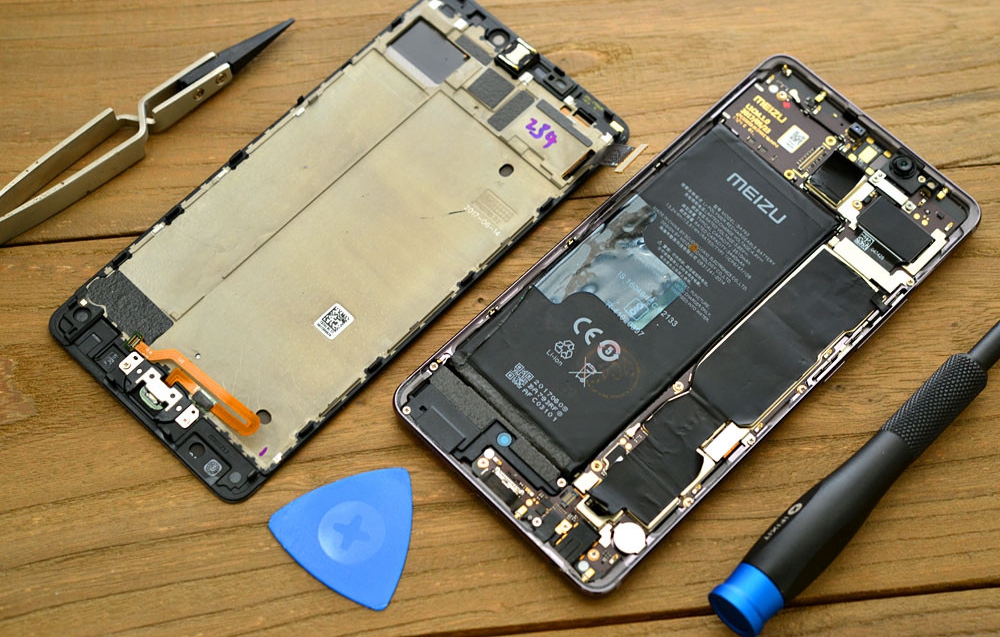

拆開屏幕后可以看到魅族PRO 7 Plus的屏幕通過一條排線來連接主板，屏幕和手機的中框粘合在一起，而主板直接安裝在手機的后蓋上，這樣的設計與之前魅族手機主板安裝在中框有所不同，主要是考慮背面小屏幕安裝的問題。5/28

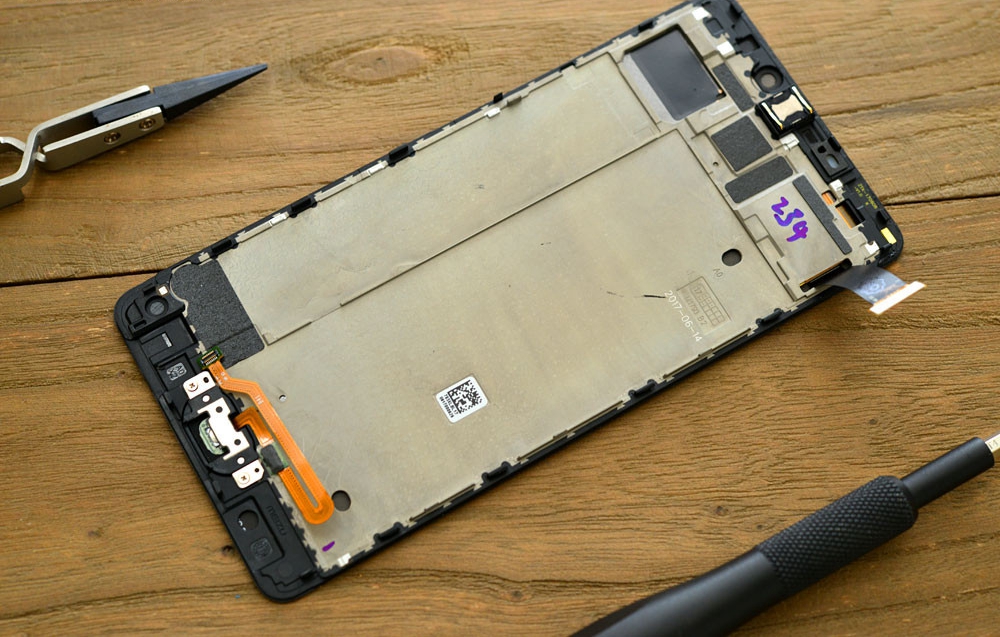

魅族PRO 7 Plus使用SuperAMOLED屏幕，屏幕的厚度得到很好的控制，另外背面的畫屏也是AMOLED材質，雖然手機安裝兩個屏幕但厚底依然保持纖薄。6/28

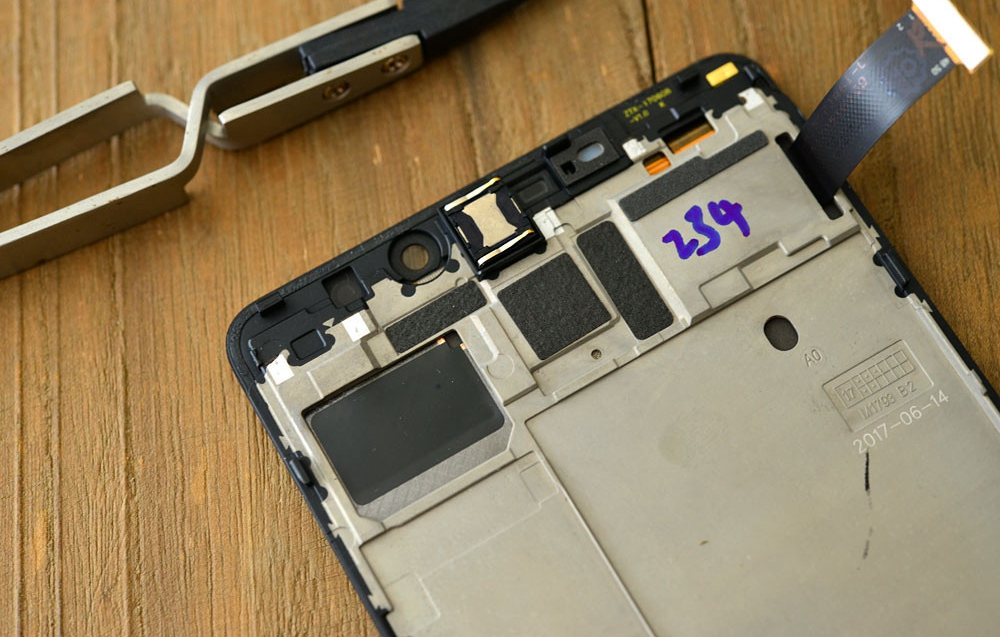

在手機的前面板上還安裝有手機的聽筒，并且預留了前置攝像頭、紅外感應以及距離感應的孔位。7/28

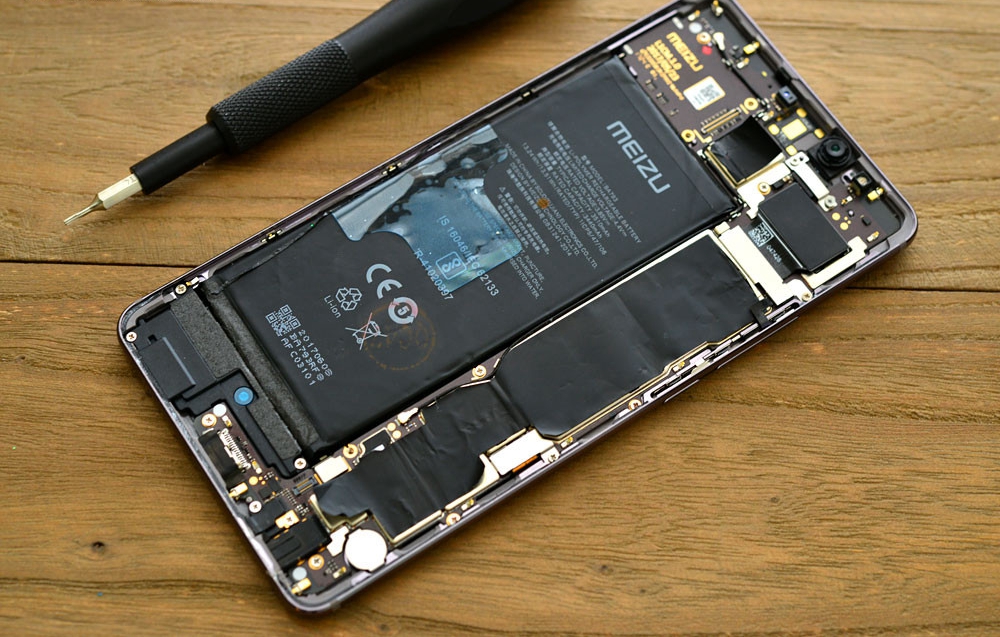

魅族PRO 7 Plus采用L形主板，沒有采用常用的大小PCB的三段式設計，這是因為手機背面畫屏占據了一部分電池位置，如果采用三段式設計，電池必須采用異性電池設計，大大增加了設計以及制造的成本。8/28

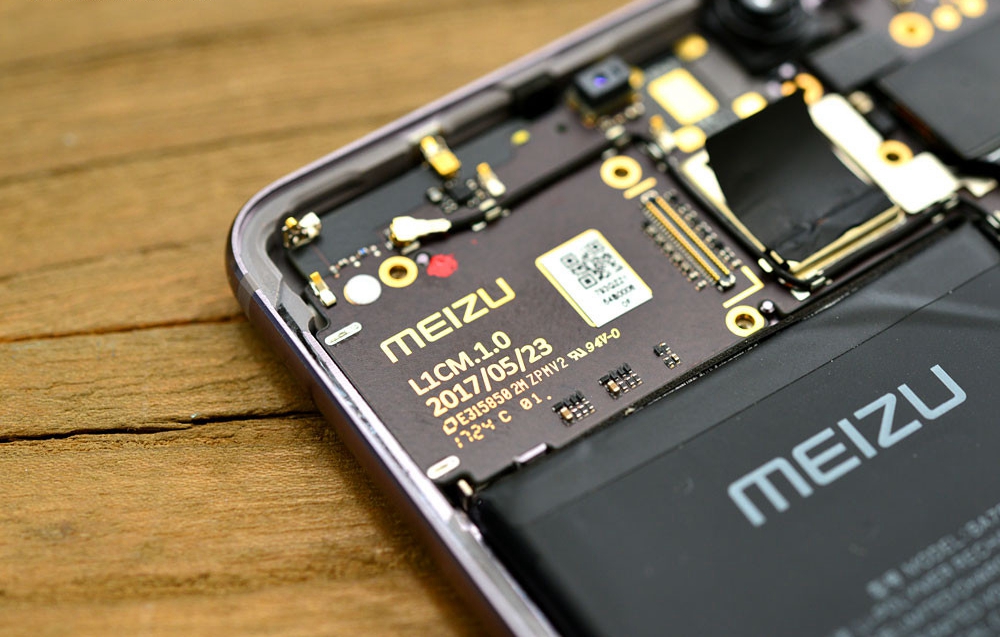

我們留意到在PCB上印由魅族的LOgo，并且附有日期和PCB的版本，魅族PRO 7 Plus的PCB是由方正PCB生產，方正PCB是國內一家加大的PCB制造商，不少旗艦產品都是由這家制造商生產。9/28
